Rolling Attachment For Wall Sawウォールソー用ローリングアタッチメント
ウォールソー用ローリングアタッチメント
【特許申請中】
| 適用機種 | ・SS-300R ・他社製ウォールソー |
|---|---|

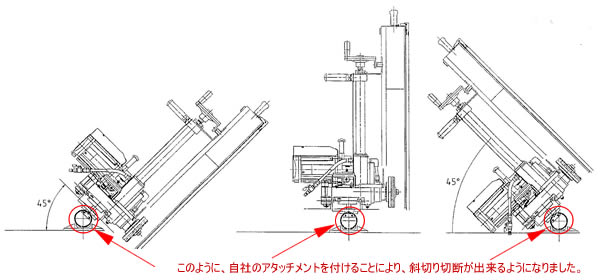

| 用途 | ウォールソーでの斜め切断、ボックスカルバートの斜め切断、護岸工事など |

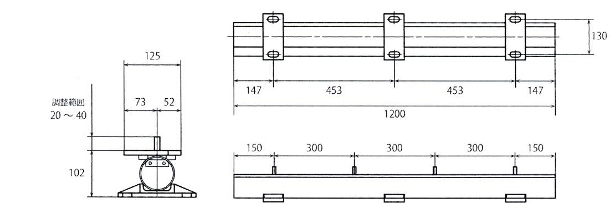

| 寸法 | 1．レール幅・・・125mm 2．レール長・・・1200mm 3．適正角度範囲・・・±20° （30インチブレード使用時の切り込み長 前方20°：275mm 工法20°：136mm） 4．前方最大角度・・・45° ※：前方45°傾斜時はレールかさ上げが必要です。 5．後方切断可能範囲・・・40° ※後方40°傾斜時、30mm切り込み可能 |

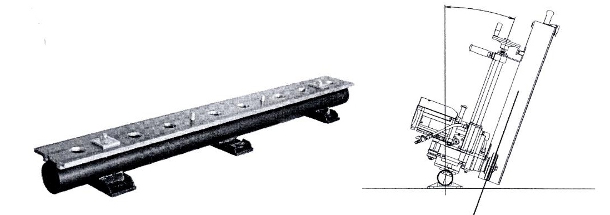

設置方法
【アンカーの打ち込み】
アンカーを打ち込み、寸切りボルトでローリングアタッチメントを固定します。
【切断面からのアンカーの距離】
| 切断角度 α° |
切断面から アンカーまでの距離 |
|
|---|---|---|
| A 前側 |
B 後ろ側 |
|
| 後方20° | 158mm | 288mm |
| 0°(垂直) | 125mm | 255mm |
| 前方20° | 120mm | 250mm |
※上記数値はシブヤ製ウォールソー SS-300Rを取り付けた際の数値です。
1．ローリングアタッチメントをアンカーで固定します。
2．ウォールソーレールを固定します。
3．ナットを締めて任意の角度に固定します。
4．スライドブロック、モーターをレールに取り付けます。
5．ブレードを取り付けます。
6．ブレードカバーを取り付けます。
